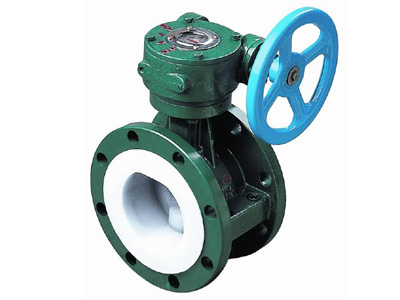

一、襯氟蝶閥 襯四氟蝶閥概述

襯四氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。

二、襯四氟蝶閥結構特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、可以任何位置安裝，維修方便。

3、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

4、操力矩小，操作方便，省力靈巧。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

三、襯四氟蝶閥采用標準

設計標準：GB/T2238-1989

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

四、襯四氟蝶閥執行機構

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、齒條式連接可調節開啟角度、額定流量。

4、可在頂部、底部安裝手動操作機構。

5、IS05211標準連接為產品的安裝更換提供了方便。

6、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

五、襯四氟蝶閥附件的選項

根據不同控制和要求可選擇下列附件：

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

手動機構：HVSD手操機構

襯氟蝶閥適用在0℃～120℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，公司生產的襯氟蝶閥適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
