ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。

產品工作原理和用途：

ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封。

產品結構特點：

1、自力式壓力調節閥無需外加能源，能在無電無氣的場合工作，既方便又節約能源。

2、壓力分段范圍細且互相交叉，調節精度高。

3、壓力設定值在運行期間可連續設定。

4、對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8

5、采用壓力平衡機構，使調節閥反應靈敏，控制精確

產品性能參數：

公稱通徑DN（mm）	20	25	32	40	50	65	80	100
額定流量系數Kv	7	11	20	30	48	75	120	190
公稱壓力（MPa）	1.0 1.6
固有流量特性	快開
保證調壓閥正常工作 的較小壓差P（MPa）	≥0.01
壓力分段范圍 （KPa）	0.5～6　　5～10　9～15　12～19　18～25　22～30　 28～35　32～40　38～50　48～60　58～72　70～100
工作溫度℃	≤80
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、GB9113-88凸式 或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準）
結構長度	按GB12221-89標準

產品主要零件材料：

零件名稱		材料
閥體、閥蓋		HT200
		ZG230-450
		ZG1Cr18Ni9Ti
		ZG0Cr18Ni12Mo2Ti
閥芯、閥座		1Cr18Ni9Ti
		0Cr18Ni12Mo2Ti
		(增強)聚四氟乙烯
		司太萊合金堆焊
壓力平衡元件	波紋管	18Ni12Mo2Ti
	彈簧	18Ni12Mo2Ti

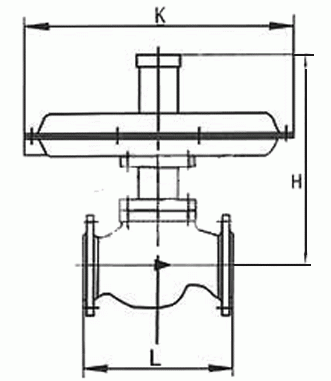

產品主要尺寸：

公稱通徑 DN	20	25	32	40	50	65	80	100
法蘭距離L	185	200	205	222	254	276	298	352
執行器寬K	395
總高度H	456	465	470	470	480	490	490	510
導壓管接口螺紋	M16×1.5
重量Kg	12	13	15	17	20	28	38	43
